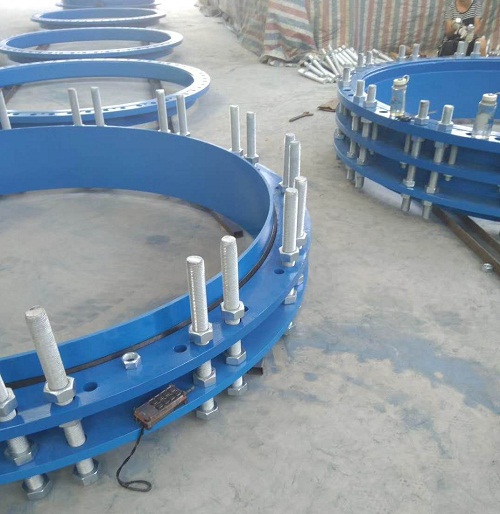

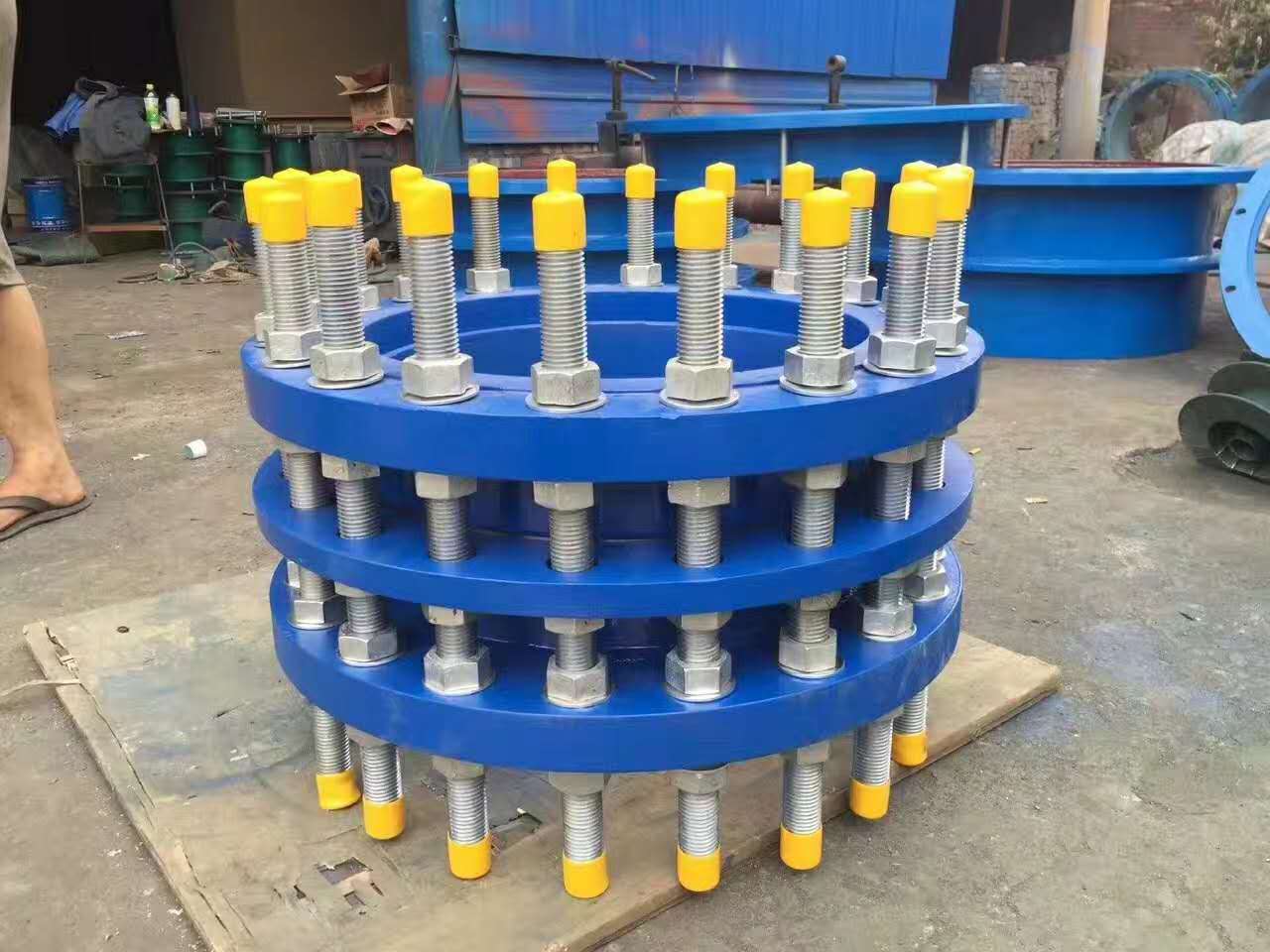

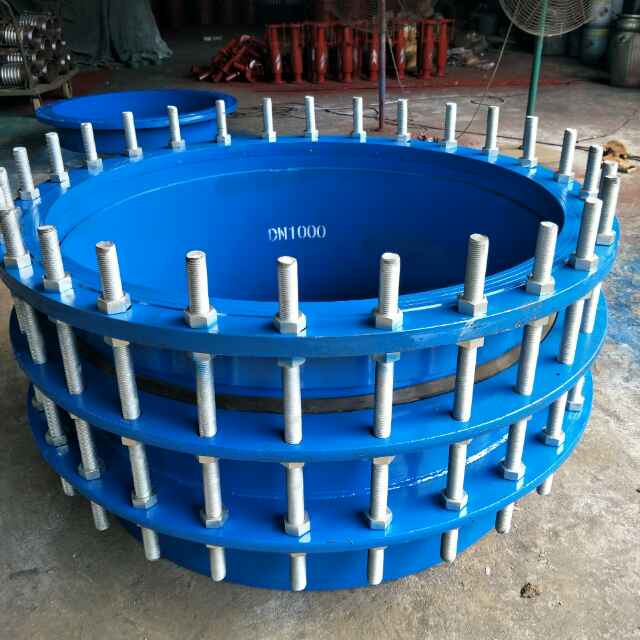

傳力接頭又叫、伸縮節、補償器、伸縮器、伸縮接頭?？煞譃镃2F型雙法蘭傳力接頭、CF型單法蘭傳力接頭、CC2F型可拆式傳力接頭。由本體，密封圈，壓蓋，伸縮短管等主要部分組成。是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而且對泵、閥門等設備起到一定保護作用。

本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品傳力接頭油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

用途傳力接頭是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

作用在管道中發揮著連接作用的就是傳力接頭是中國的凈水排污行業中不可缺少的設備，在整個排污的環節中發揮著不可缺少的作用。正因?yàn)槿绱?，傳力接頭在凈水行業中以飛快的速度往前發展。中國不僅是一個農業大國，也是一個機械大國，每個城鎮都建立著各種工廠，工廠排放出來的污水要進行合理的排泄，而不能對村莊和人民造成污染危害。傳力接頭的適用介質在整個管道系統中的用途，這個產品在整個管道系統是起的一個連接作用的，管道系統是用來傳輸物質，主要適用于以下等等物質,煤氣、空氣、原油、燃油、生活污水、潤滑油、淡水、輸送海水、冷熱水、飲用水、成品油、并且這些物質的溫度是不高于250度的蒸汽和顆粒粉狀等介質的。因?yàn)檫@些物質主要是通過管道進行傳輸，管道傳輸過程中，這些物質肯定會經過傳力接頭或者伸縮接頭這個連接處，那么連接處直接就關系到整個管道系統是否是一個良性的傳輸過程，這個用途是非常重要而且直觀的，其中微妙之處就在于連接，一個傳承，一個傳力，這就是伸縮接頭的用途..

材料表

序號No.	名稱Name	數量Quantity	材料Material
1	本體	1	Q235A
2	密封圈	1	NBR
3	壓蓋	1	Q235A
4	限位短管	1	Q235A
5	螺栓	n	Q235A,35#
6	螺母	Tn	Q235A,20#

折疊規格參數表

公稱通徑	管子外徑	外形尺寸	伸縮量	法蘭連接尺寸
Dw	L	L1	0.6MPa	1.0MPa
D	D1	n-d。	D	D1	n-d。
65	76	340	105	50	160	130	4-￠14	185	145	4-￠18
80	89	190	150	4-￠18	200	160	8-￠18
100	108	210	170	220	180
114
125	133	240	200	8-￠18	250	210
140
150	159	265	225	285	240	8-￠22
168
200	219	320	280	340	295
250	273	370	335	12-￠18	395	350	12-￠22
300	325	350	130	65	440	395	12-￠22	445	400
350	377	490	445	505	460	16-￠22
400	426	540	495	16-￠22	565	515	16-￠26
450	480	595	550	615	565	20-￠26
500	530	645	600	20-￠22	670	620
600	630	755	705	20-￠26	780	725	20-￠30
700	720	860	810	24-￠26	895	840	24-￠30
800	820	590	220	130	975	920	24-￠30	1015	950	24-￠33
900	920	1075	1020	1115	1015	28-￠33
1000	1020	1175	1120	28-￠30	1230	1160	28-￠36
1200	1220	1405	1340	32-￠33	1455	1380	32-￠40
1400	1420	1630	1560	36-￠36	1675	1590	36-￠42
1500	1520	1730	1660	-	-	-
1600	1620	1830	1760	40-￠36	1915	1820	40-￠48
1800	1820	2045	1970	44-￠40	2115	2020	44-￠48
2000	2020	2265	2180	48-￠42	2325	2230	48-￠48
2200	2220	2475	2390	52-￠42	2550	2440	52-￠56
2400	2420	2685	2600	56-￠42	2760	2650	56-￠56
