彈性套筒補償器

  彈性套筒補償器，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。

  彈性套筒補償器.廣泛用于城鎮供暖，冶金，礦山，發電，石油化工，建筑等行業的輸送管道中。

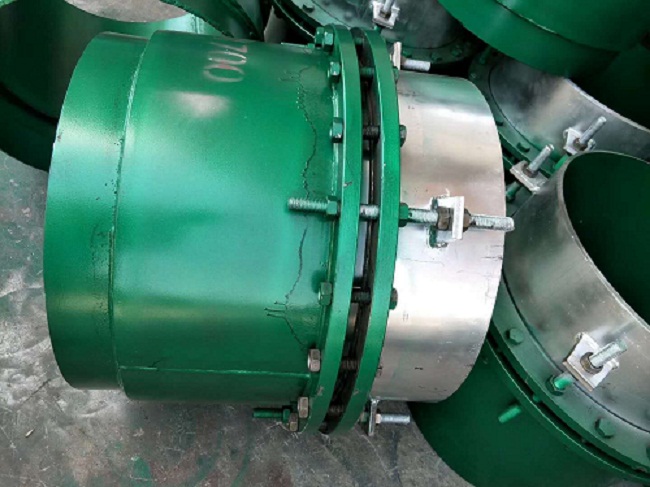

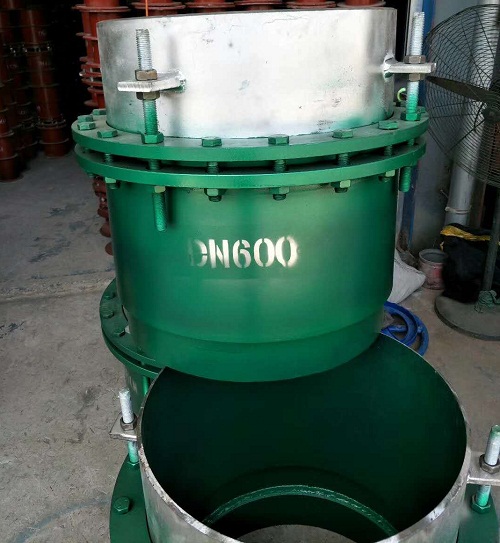

  結構特點:主要有套筒(芯管)，外殼，密封材料等組成.用于補償管道的軸向伸縮及任意角度的軸向轉動.具有體積小補償量大的特點適用于熱水、蒸氣、油脂類介質，推力套筒補償器，通過滑動套筒對外套筒的滑移運動，達到熱膨脹的補償。

  套筒式補償器的內套筒與管道連接，采用高性能自壓式動密封的原理與結構，它可以隨著管道的伸縮在外殼進行自由滑動，能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封，能耐高溫，防腐蝕抗老化，適用溫度-40至150，特殊情況下可達350.既能保證軸向滑動，又能保證管內介質不泄漏.套筒式補償器設計了防拉斷裝置，可保證在其伸縮到極限位置時不被拉開，從而使整個管網運行的安全性大大提高.。

  套筒式補償器適用于介質工程壓力≤2.5MPa，介質溫度-40℃~600℃。

  套筒式補償器采用新型的密封材料柔性石墨環，推力套筒補償器，其具有強度大，摩擦系數小（0.04~0.10)，不老化，補償器，效果好，維修方便等特點。套筒式補償器的使用壽命大，疲勞壽命與管道相當?；瑒?dòng)表面經特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，法蘭 補償器，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。

  套筒式補償器對氯離子含量無要求，特別適用于介質或周圍環境氯離子超標的系統上。

  彈性套筒補償器能直埋于地下，安裝時可不設置維修井，工程造價低。
