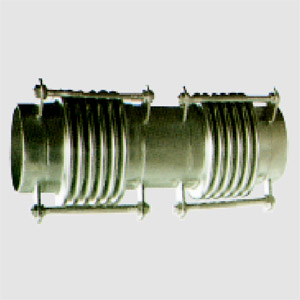

小拉桿橫向波紋補償器

小拉桿橫向波紋補償器也稱小拉桿橫向型伸縮器、小拉桿補償器，除可以補償彎曲管段的橫向位移和角位移，同時也可以補償軸向位移。用以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。

連接方式：1、法蘭連接 2、接管連接

產品橫向補償量：根據用戶要求

小拉桿橫向型波紋補償器除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0　）均單獨用作軸向補償或橫向補償?shù)妮^大值

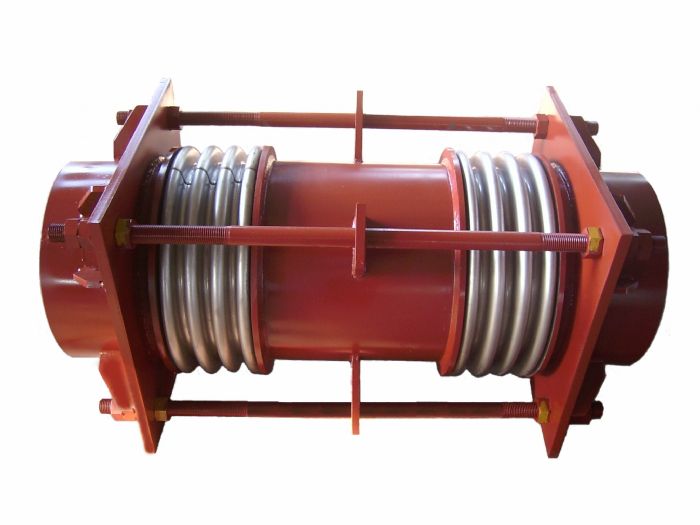

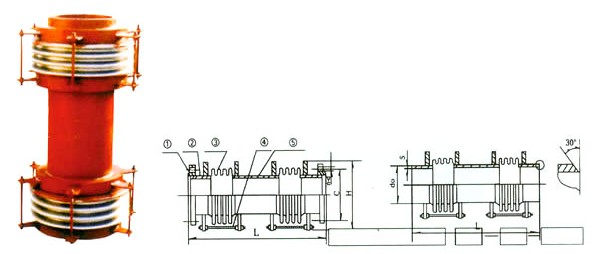

小拉桿橫向型波紋補償器由兩段波紋管，中間接管以及帶有限位螺母的小拉桿等零件組合而成。由于受到各方面的制約是相當復雜的，但任何復雜的管系都可以選用若干個固定支架在不同的部位選擇不同的設置，來將其分成若干形狀相對簡單的單獨的管段，“Z”型管段和“∏”　型管段等等，并分別確定各管段的變形以及補償量，由于補償器的種類較多，正確地選型是相當重要的，因此在管系的總體設計時，應當充分的考慮管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和配置，以示達到安全、合理、適用、經濟的較佳組合。

在安裝時需要注意

1、用戶使用時若不使用小拉桿，請?jiān)谟嗀洉r注明。

2、用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）。

3、若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后必須拆除小拉桿。
